Требования к разработке драйверов для сканеров штрихкодов для платформы "1С:Предприятие 8.1"

Введение

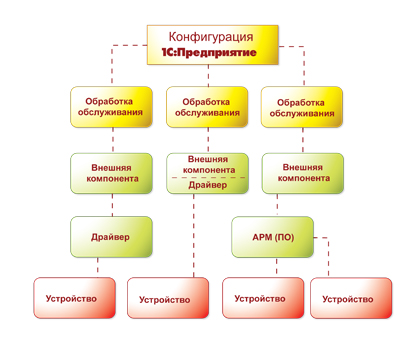

Система программ 1С:Предприятие поддерживает обмен данными с различными моделями сканеров штрихкодов по согласованной технологии (рис.1).

Рис.1

Конфигурация системы программ «1С:Предприятие 8» взаимодействует с обработками обслуживания сканеров штрихкодов.

Обработки обслуживания сканеров штрихкодов взаимодействуют с внешними компонентами для сканеров штрихкодов (драйверами для интеграции с «1С:Предприятие 8»).

Внешняя компонента (далее по тексту «драйвер») может взаимодействовать:

• непосредственно с моделью сканера штрихкодов;
• с программным обеспечением (АРМ), поставляемым вместе со сканером штрихкодов;
• с драйвером сканеров штрихкодов низкого уровня, написанным по технологии OLE for POS (OPOS).

Общие требования к драйверу:

Драйвер должен:

• быть разработан в виде внешней компоненты (описание механизма создания внешних компонент приведено в документе «Документация по технологии создания внешних компонент» на диске ИТС в разделе «Технология создания внешних компонент» Методической поддержки 1C:Предприятия 8.1.);
• обеспечить возможность реализации функционала в полном объеме для подключаемого вида оборудования
• предоставлять набор свойств и методов для настройки и управления драйвером в соответствии с опубликованными на диске ИТС в разделе «Работа с торговым оборудованием» Методической поддержки 1С:Предприятия 8.1 требованиями к виду представленного на сертификацию оборудования
• предоставлять русскоязычные и англоязычные названия свойств и методов (например, Порт - Port, Скорость - Speed, Подключить() - Open(), СобытиеОбработано() - EventProcessed() и др.);
• поддерживать множественные подключения (в соответствии с идеологией COM-технологии), а также поддерживать работу с несколькими устройствами, если позволяют бизнес-процессы, в которых используется данное оборудование;
• при возникновении ошибки в работе предоставлять подробное описание произошедшей ошибки, позволяющее пользователю понять причину возникновения ошибки и способ ее устранения;
• при возникновении внештатных ситуаций (некорректные действия пользователя, отсутствие запрашиваемого метода или функции, передача некорректных значений и др.) корректно обрабатывать их. Не должно быть аварийных завершений работы драйвера и прочих некорректных действий драйвера, которые могут привести к нарушению нормальной работы пользователя.

Описание работы с драйвером

Начало работы с драйвером

Система 1С:Предприятие (в дальнейшем "система") инициализирует соединение с драйвером и загружает его. Далее устанавливаются конфигурационные параметры, необходимые для работы. Подключение к устройству выполняется при начале операции с устройством торгового оборудования. После подключения устройства система готова к приему событий от драйвера.

После отправки события драйвер должен приостановить отправку следующего и ожидать команды сверху о возможности продолжения отправки событий. Если результат обработки события положительный, то драйвер инициирует отправку следующего события, в противном случае требуется перепосылка последнего события, того, после которого драйвер приостановился. То есть из старых событий необходимо хранить только последнюю сформированную строку для отправки (при этом в драйвере при поступлении новые данные должны буферизироваться и высылаться по мере освобождения системы). Пример последовательности такой:
• Отправка События 1;
• Получен ответ СобытиеОбработано(Истина);
• Отправка События 2;
• Получен ответ СобытиеОбработано(Истина);
• Отправка События 3;
• Получен ответ СобытиеОбработано(Ложь);
• Отправка События 3;
• Получен ответ СобытиеОбработано(Ложь);
• Отправка События 3;
• Получен ответ СобытиеОбработано(Истина);
• Отправка События 4;
• Получен ответ СобытиеОбработано(Истина);

Завершение работы

Отключение от устройства выполняется при окончании операции с устройством.

Соединение с драйвером закрывается только при завершении работы системы.

Описание свойств

Описание методов

Дополнительное описание:
"МассивЗначений" (пример значений для устройства, подключаемого на последовательном порту)
Тип данных "1С:Предприятия 8" - Массив.

Внешние события от драйвера

Во время подключения драйвер возвращает параметр "Идентификатор устройства". Данный параметр используется в дальнейшем драйвером для указания источника события (устройства) при отправке события, а также конфигурациями для определения связанной с событием обработки обслуживания. Идентификатор устройства должен быть уникальным для каждого подключения, для этого предлагается вести сопоставление «Подключенное устройство - Идентификатор устройства», добавляя новые строки при подключении к устройству и удаляя при отключении от него. Т.е. драйвер при вызове метода Подключить() должен сформировать новый идентификатор устройства (предлагается в качестве имени использовать GUID в виду простоты его получения программным путем) и передать в выходном параметре.

При наступлении событий в драйвере в систему можно посылать сообщение о возникновении внешнего события. При посылке сообщения о внешнем событии необходимо указать: источник события (Идентификатор устройства), наименование (тип) события и данные.

Описание аргументов событий

Имя события – "ЧтениеШтрихкода" ("BarcodeReading")

Данные – значение считанного штрихкода без префикса и суффикса. Для передачи данных используется тип данных "Строка" (BSTR).

Имя события – "ОшибкаВДрайвере" ("Error")

Данные – описание ошибки.

Событие наступает, если в процессе работы драйвера возникли ошибки.
