Географическая схема предоставляет пользователю возможность отобразить свои данные в разрезе каких-либо географических объектов несколькими различными способами. Также географическая схема позволяет группировать в логические группы.
Предположим, что необходимо отобразить данные о суммах продаж и количестве проданных товаров. Например, мы хотим проанализировать продажи товаров за декабрь и январь и выяснить, где и когда за эти два месяца продажи были максимальны.
Для решения этой задачи сначала поделим данные на логические группы. В данном случае целесообразно выделить 2 группы - Суммы и Количество. Такое разделение позволит нам отображать требуемые показатели в двух разных осях координат. Для этой цели используем свойство серии слоя географической схемы ИмяГруппыСерий.
| ЗАМЕЧАНИЕ! Серии, у которых имя группы явно не задано, принадлежат группе по умолчанию. |
Кроме определения групп необходимо указать географической схеме как будут отображаться индивидуальные значения в этих группах. Для этого у серии имеется специальное свойство РежимОтображенияЗначений, которое может принимать значения перечисления РежимОтображенияЗначенийСерии - ОтображатьКакЗначение и ОтображатьКакДолю.
Значение ОтображатьКакЗначение указывает, что значение данного объекта должно отображаться как отношение этого значения к наибольшему значению в этой группе для всех отображаемых объектов этого слоя.
Значение ОтображатьКакДолю указывает, что значение данного объекта должно отображаться как отношение этого значения к наибольшему значению только в этой серии для всех отображаемых объектов этого слоя. Данный способ следует использовать только тогда, когда необходимо отобразить на одном графике несопоставимые между собой данные. Например, необходимо показать количество двух проданных товаров, причем один из них измеряется в килограммах, а другой в штуках.
Для решения задачи целесообразно установить для обеих серий тип отображения ОтображатьКакЗначение.
Чтобы проиллюстрировать вышесказанное мы можем создать в схеме серии данных со следующими параметрами:
| Серия | Цвет | Имя группы серий | Тип отображения | Отображать значения |
|---|---|---|---|---|
| ПродажиСуммаДекабрь | Суммы | Гистограмма | ОтображатьКакЗначение | |
| ПродажиСуммаЯнварь | Суммы | Гистограмма | ОтображатьКакЗначение | |
| ПродажиКоличествоДекабрь | Количество | Гистограмма | ОтображатьКакЗначение | |
| ПродажиКоличествоЯнварь | Количество | Гистограмма | ОтображатьКакЗначение |
Будем считать, что пользовательские данные таковы:
| Серия \ Регион | Chugoku | Chubu | Hokkaido |
|---|---|---|---|
| ПродажиСуммаДекабрь | $145000.00 | $108750.00 | $121800.00 |
| ПродажиСуммаЯнварь | $23800.00 | $28000.00 | $42000.00 |
| ПродажиКоличествоДекабрь | 100 шт. | 75 шт. | 84 шт. |
| ПродажиКоличествоЯнварь | 17 шт. | 20 шт. | 30 шт. |

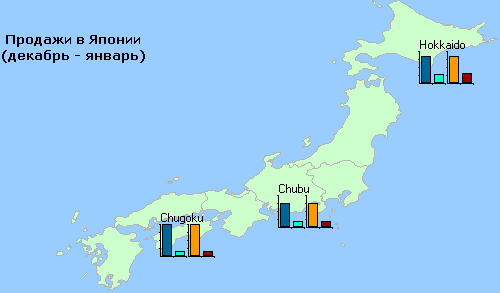

После внесения данных должна получиться схема следующего вида:
