Формат EnterpriseData
20.10.2017
Внимание! Данный функционал доступен в "Библиотеке стандартных подсистем", начиная с версии 2.3.1.62.
Данная статья описывает технологию интеграции с прикладными решениями на платформе «1С:Предприятие» с использованием формата EnterpriseData. Статья разделена на две логических части:
Вкратце эти 2 пункта описаны ниже, а в самой статье – подробно.
Это формат, позволяющий описать объект информационной базы (контрагента, накладную и т.п.) или сообщить о факте удаления этого объекта. Ожидается, что конфигурация, получившая файл в формате EnterpriseData, отреагирует соответствующим образом – создаст у себя новые объекты и удалит те, которые в файле помечены как удаленные.
Помимо информации об объектах, файл в формате EnterpriseData содержит заголовок (секцию <Header>) со служебной информацией. По этой информации конфигурация сможет понять, от какого внешнего приложения получена информация и какую информацию нужно отправить приложению в ответ (данные о тех объектах, которые были обновлены в информационной базе со времени последней синхронизации с данным сторонним приложением).
Таким образом, обмен данными в формате EnterpriseData с конфигурацией - это обмен файлами. В ответ на полученный от внешнего приложения файл конфигурация обработает его и создаст файл-ответ. Обмен файлами может происходить:
Примечание. Для двустороннего обмена данными между сторонним приложением и конфигурацией на стороне информационной базы должен быть сделан ряд настроек – стороннее приложение должно быть зарегистрировано в информационной базе, для него должен быть определен канал обмена (через файловый или FTP-каталог) и т.п. Но для случаев простой интеграции, когда достаточно только передавать информацию от стороннего приложения в информационную базу и обратной передачи данных из информационной базы в стороннее приложение не требуется (например, интеграция онлайн-магазина, передающего информацию о продажах в «1С:Бухгалтерию»), есть упрощенный вариант работы через веб-сервис, не требующий настроек на стороне информационной базы.
Формат ED включают в себя описание бизнес-сущностей из различных областей хозяйственно-экономической деятельности предприятия, и является расширяемым. В дальнейших версиях формата ED, фирма «1С» будет добавлять в него описание новых сущностей и расширять существующие новыми полями. Номера версий формата ED состоят из X.Y.Z, где X.Y. – это Major версия, Z – это Minor версия.
Major версия изменяется:
X - в случае глобальной реструктуризации объектов формата ED;
Y - в случаях добавления новых или незначительной реструктуризации существующих объектов формата ED. Примером таких изменений может быть: добавление новых объектов формата ED; добавление свойств, требующих обязательное заполнение; изменение ключевых свойств объектов формата ED.
Minor версия изменяется:
В случае исправления ошибок и прочих незначительных изменениях, при которых сохраняется логика конвертации данных, разработанная для предыдущих minor версий формата ED. Примером таких изменений может быть исправление ошибки, изменения свойств объектов формата ED, добавление свойств, использование которых при конвертации данных не является обязательным.
Внимание! Гарантированный срок поддержки актуальной версии составит 1 год с момента выхода новой версии формата ED. Поддержка версии формата ED в составе конфигураций, использующих библиотеку стандартных подсистем (далее «БСП»), не может быть прекращена раньше гарантированного срока. Решение о фактическом прекращении поддержки версии формата ED принимается исходя из анализа ее использования при обмене между существующими прикладными решениями. Например, версия формата ED 1.4 будет гарантированно поддерживаться еще 1 год после выпуска версии 1.5.
Формат описывает представление объектов (документов или элементов справочников) в виде XML-файлов. Версия 1.0.1 содержит описание 94-х объектов из различных областей (финансы, производство, закупки и продажи, складские операции). Названия типов, как правило, хорошо понятны и не нуждаются в дополнительных объяснениях: например, «Документ.АктВыполненныхРабот» или «Справочник.Контрагенты». Как можно заметить, описание типов документов начинается с префикса «Документ.», элемента справочника – с префикса «Справочник.».
Каждый сложный тип (complexType) который наследует тип Object (содержит в описании инструкцию <xs:extension base="ns1:Object">), является описанием самостоятельного объекта. Каждый объект содержит в себе составной элемент под названием «КлючевыеСвойства»; в этом элементе хранятся свойства, по которым объект может быть идентифицирован в системе. Например, для контрагента это НаименованиеПолное, ИНН и КПП. Почти все объекты (кроме документов остатков) имеют среди ключевых свойств свойство «Ссылка»; это Global Unique Identifier (GUID), записанный в виде строки в формате {G1G2G3G4-G5G6-G7G8-G9G10-G11G12G13G14G15G16}, где Gx — значение соответствующего байта структуры в шестнадцатеричном представлении. Поле «Ссылка» однозначно идентифицирует объект в системе (является ее первичным ключом).
Формат также содержит описание типов вспомогательных объектов, большинство из них описывает:
Рассмотрим формат EnterpriseData на примере сущности «Документ.АктВыполненныхРабот».
<xs:complexType name="Документ.АктВыполненныхРабот">
<xs:complexContent>
<xs:extension base="ns1:Object">
<xs:sequence>
<xs:element name="КлючевыеСвойства" type="tns:КлючевыеСвойстваАктВыполненныхРабот"/>
<xs:element name="Ответственный" type="tns:КлючевыеСвойстваПользователь" minOccurs="0"/>
<xs:element name="Валюта" type="tns:КлючевыеСвойстваВалюта"/>
<xs:element name="Сумма" type="tns:ТипСумма"/>
<xs:element name="СуммаВключаетНДС" type="xs:boolean"/>
<xs:element name="Подразделение" type="tns:КлючевыеСвойстваПодразделение" minOccurs="0"/>
<xs:element name="Руководитель" type="tns:КлючевыеСвойстваФизическоеЛицо" minOccurs="0"/>
<xs:element name="ГлавныйБухгалтер" type="tns:КлючевыеСвойстваФизическоеЛицо" minOccurs="0"/>
<xs:element name="БанковскийСчетОрганизации" type="tns:КлючевыеСвойстваБанковскийСчет" minOccurs="0"/>
<xs:element name="Контрагент" type="tns:КлючевыеСвойстваКонтрагент"/>
<xs:element name="ДанныеВзаиморасчетов" type="tns:ОбщиеСвойстваДанныеВзаиморасчетов"/>
<xs:element name="Заказ" type="tns:КлючевыеСвойстваЗаказКлиента" minOccurs="0"/>
<xs:element name="Комментарий" type="xs:string" minOccurs="0"/>
<xs:element name="ТипЦен" type="tns:КлючевыеСвойстваТипЦен" minOccurs="0"/>
<xs:element name="Налогообложение" type="tns:Налогообложение" minOccurs="0"/>
<xs:element name="СчетУчетаРасчетовПоТаре" type="xs:string" minOccurs="0"/>
<xs:element name="ГруппаНастроекФинансовогоУчетаРасчетов" type="tns:КлючевыеСвойстваГруппаНастроекФинансовогоУчетаРасчетов" minOccurs="0"/>
<xs:element name="Услуги" type="tns:Документ.АктВыполненныхРабот.Услуги"/>
<xs:element name="СкидкиНаценки" type="tns:СкидкиНаценки" minOccurs="0"/>
<xs:element name="ДополнительныеРеквизиты" type="tns:ДополнительныеРеквизиты" minOccurs="0"/>
<xs:any namespace="##any" maxOccurs="unbounded" minOccurs="0" processContents="lax"/>
</xs:sequence>
<xs:anyAttribute namespace="##any" processContents="lax"/>
</xs:extension>
</xs:complexContent>
</xs:complexType>
Первое поле документа – это «Ключевые свойства» типа «КлючевыеСвойстваАктВыполненныхРабот»:
Копировать в буфер обмена<xs:complexType name="КлючевыеСвойстваАктВыполненныхРабот">
<xs:sequence>
<xs:element name="Ссылка" type="tns:ДокументСсылка.АктВыполненныхРабот" minOccurs="0"/>
<xs:element name="Дата" type="xs:dateTime"/>
<xs:element name="Номер" type="tns:ТипНомерДокумента"/>
<xs:element name="Организация" type="tns:КлючевыеСвойстваОрганизация"/>
<xs:any namespace="##any" maxOccurs="unbounded" minOccurs="0" processContents="lax"/>
</xs:sequence>
<xs:anyAttribute namespace="##any" processContents="lax"/>
</xs:complexType>
Первое поле «Ссылка» в типе «КлючевыеСвойстваАктВыполненныхРабот» - это элемент типа "ДокументСсылка.АктВыполненныхРабот", являющийся расширением типа «Ref»:
Копировать в буфер обмена<xs:simpleType name="ДокументСсылка.АктВыполненныхРабот">
<xs:restriction base="ns1:Ref"/>
</xs:simpleType>
Тип «Ref» описан в файле ExchangeMessage.xsd и формально является строкой, но, как было сказано выше, конфигурация ожидает в этом поле GUID в строковом представлении:
Копировать в буфер обмена<xs:simpleType name="Ref">
<xs:restriction base="xs:string"/>
</xs:simpleType>
Далее в документе «Документ.АктВыполненныхРабот» следуют поля, ссылающиеся на ответственного и валюту (оба – ссылки на соответствующие объекты в системе), сумма (тип «ТипСумма», цифровой) и т.д.
Элемент Услуги имеет тип «Документ.АктВыполненныхРабот.Услуги» – это коллекция строк типа «Документ.АктВыполненныхРабот.Услуги.Строка»:
Копировать в буфер обмена<xs:complexType name="Документ.АктВыполненныхРабот.Услуги">
<xs:sequence><xs:element name="Строка" type="tns:Документ.АктВыполненныхРабот.Услуги.Строка"
maxOccurs="unbounded"/>
</xs:sequence></xs:complexType>
Тип «Документ.АктВыполненныхРабот.Услуги.Строка» описывает строку, соответствующую конкретной услуге:
Копировать в буфер обмена<xs:complexType name="Документ.АктВыполненныхРабот.Услуги.Строка">
<xs:sequence>
<xs:element name="НомерСтрокиДокумента" type="tns:ТипНомерСтроки" minOccurs="0"/>
<xs:element name="Номенклатура" type="tns:КлючевыеСвойстваНоменклатура"/>
<xs:element name="Характеристика" type="tns:КлючевыеСвойстваХарактеристикаНоменклатуры" minOccurs="0"/>
<xs:element name="Количество" type="tns:ТипКоличество"/>
<xs:element name="Сумма" type="tns:ТипСумма"/>
<xs:element name="Цена" type="tns:ТипСумма"/>
<xs:element name="СтавкаНДС" type="tns:СтавкиНДС" minOccurs="0"/>
<xs:element name="СуммаНДС" type="tns:ТипСумма" minOccurs="0"/>
<xs:element name="Содержание" type="xs:string" minOccurs="0"/>
<xs:element name="СчетУчетаДоходов" type="xs:string" minOccurs="0"/>
<xs:element name="СчетУчетаРасходов" type="xs:string" minOccurs="0"/>
<xs:any namespace="##any" maxOccurs="unbounded" minOccurs="0" processContents="lax"/>
</xs:sequence>
<xs:anyAttribute namespace="##any" processContents="lax"/>
</xs:complexType>
Как можно заметить, некоторые типы в качестве последнего элемента содержат строчку
Копировать в буфер обмена<xs:any namespace="##any" maxOccurs="unbounded" minOccurs="0" processContents="lax"/>
Эта строка позволяет нам добавлять в элементы произвольное количество (maxOccurs="unbounded) дополнительных полей любого типа (xs:any), не нарушая XSD-схему. Это та самая ситуация, когда мы расширяем объекты новыми полями, повышая при этом минорную версию формата. В этом случае программа, которая уже умеет работать с новыми полями, сможет их обработать соответствующим образом; если же программа написана для работы с более старыми минорными версиями формата – она пропустит «незнакомые» поля, не обработав их.
Поля (элементы) сущности, у которых отсутствует атрибут minOccurs="0", являются обязательными к заполнению (согласно стандарту XSD).

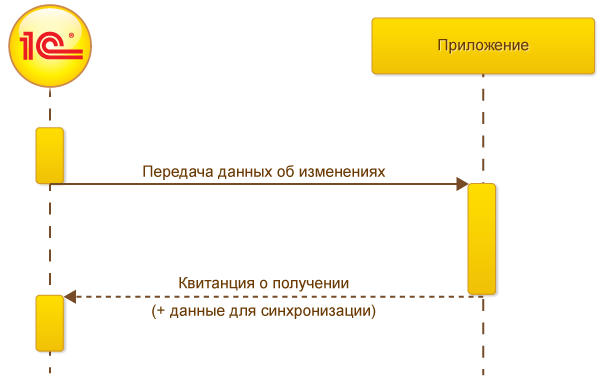

При обмене с использованием планов обмена конфигурации в ходе синхронизации передают только информацию об изменениях, произошедших со времени последней синхронизации (чтобы минимизировать объем передаваемой информации). При первой синхронизации конфигурация выгрузит все объекты в формате EnterpriseData в XML-файл (поскольку все они являются «новыми» для стороннего приложения).
Следующий шаг за сторонним приложением – оно должно обработать информацию из XML-файла и при следующем сеансе синхронизации поместить в секцию <Confirmation> информацию, что сообщение от конфигурации за определенным номером успешно принято (поместить в поле ReceivedNo номер полученного от конфигурации сообщения). Сообщение-квитанция является для конфигурации сигналом, что все объекты успешно обработаны внешним приложением и информацию о них передавать больше не нужно. Помимо квитанции XML-файл от стороннего приложения также может содержать данные для синхронизации (в секции <Body>).
После получения сообщения-квитанции конфигурация помечает все изменения, переданные в предыдущем сообщении, как успешно синхронизированные. Лишь несинхронизированные изменения в объектах (создание новых, изменение и удаление существующих) будут отправлены во внешнее приложение при следующем сеансе синхронизации.

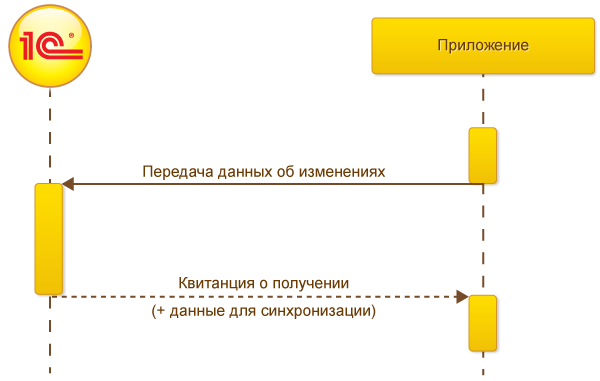

При передаче данных от внешнего приложения в конфигурацию картина меняется на обратную. Приложение должно заполнить секцию <Confirmation> соответствующим образом, а в секцию <Body> поместить объекты для синхронизации в формате EnterpriseData.
Конфигурация после обработки файла сформирует XML-файл, который будет содержать сообщение-квитанцию и новые данные для синхронизации со стороны конфигурации (если такие есть со времени последнего сеанса синхронизации).
Для успешной работы механизма квитирования важно, чтобы стороннее приложение вело учет номеров сообщений, полученных от конфигурации и отправленных в конфигурацию (так же, как делает это сама конфигурация).
В информационной базе есть служебная таблица, в которую заносится информация о настроенных планах обмена. Интересующая нас ее часть содержит четыре поля:
Запись о настроенном обмене с приложением ZZ; ни одного обмена данными еще не было, поэтому в колонках номеров сообщений нули:
|
From |
To |
MessageNo |
ReceivedNo |
|---|---|---|---|
|
УП |
ZZ |
0 |
0 |
Предположим, что обмен данными между конфигурацией и приложением ZZ уже идет некоторое время и конфигурация отослала N сообщений приложению ZZ и получила от него последнее сообщение с номером M:
|
From |
To |
MessageNo |
ReceivedNo |
|---|---|---|---|
|
УП |
ZZ |
N |
M |

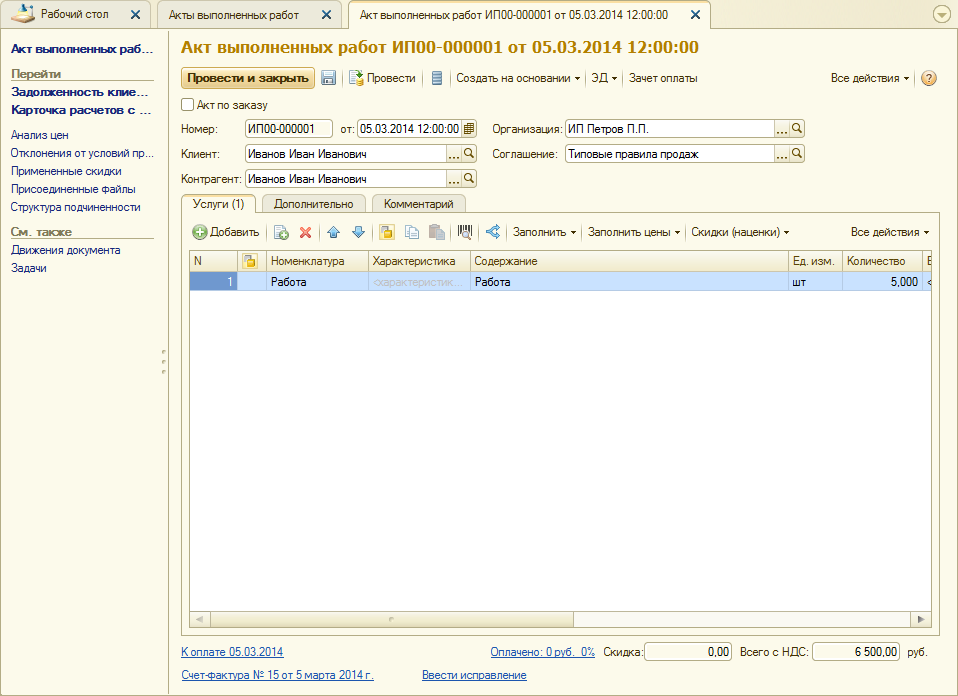

В информационную базу был введен новый документ, акт выполненных работ. Конфигурация формирует сообщение (файл с именем Message_<КодОтправителя>_<КодПолучателя>.xml, в нашем случае - Message_УП_ZZ.xml) для приложения ZZ, в секцию Body кладет документ с типом «Документ.АктВыполенныхРабот», а секцию Header формирует таким образом:
Копировать в буфер обмена<Header> <Format>http://v8.1c.ru/edi/edi_stnd/EnterpriseData/1.0.beta</Format> <CreationDate>2015-02-05T08:01:52</CreationDate>Обновляется запись о настроенном обмене с приложением ZZ, увеличился счётчик сообщений, оправленных из конфигурации в приложение ZZ.
<Confirmation>
<ExchangePlan>СинхронизацияДанныхЧерезУниверсальныйФормат</ExchangePlan>
<To>ZZ</To>
<From>УП</From>
<MessageNo>N+1</MessageNo>
<ReceivedNo>M</ReceivedNo>
</Confirmation>
<AvailableVersion>1.0.beta</AvailableVersion> <AvailableVersion>1.0</AvailableVersion>
</Header>
|
From |
To |
MessageNo |
ReceivedNo |
|---|---|---|---|
|
УП |
ZZ |
N+1 |
M |
Теперь конфигурация ожидает подтверждения от приложения ZZ, что данные были получены и успешно обработаны. Если данные обработаны успешно, приложение ZZ должно сформировать файл ответа (Message_<КодОтправителя>_<КодПолучателя>.xml, в нашем случае - Message_ZZ_УП.xml) и поместить его в настроенный канал. Секция Header выглядит так:
Копировать в буфер обмена<Header>
<Format>http://v8.1c.ru/edi/edi_stnd/EnterpriseData/1.0.beta</Format>
<CreationDate>2015-02-05T08:01:52</CreationDate>
<Confirmation>
<ExchangePlan>СинхронизацияДанныхЧерезУниверсальныйФормат</ExchangePlan>
<To> УП </To>
<From> ZZ </From>
<MessageNo>M+1</MessageNo>
<ReceivedNo>N + 1</ReceivedNo>
</Confirmation>
<AvailableVersion>1.0.beta</AvailableVersion>
<AvailableVersion>1.0</AvailableVersion>
</Header>
Этим сообщением приложение ZZ подтверждает, что данные из сообщения от конфигурации с номером N+1 получены и обработаны. Конфигурация обновляет таблицу:
|
From |
To |
MessageNo |
ReceivedNo |
|---|---|---|---|
|
УП |
ZZ |
N+1 |
M+1 |
Следует отметить, что приложение ZZ не обязано увеличивать свой счетчик отправленных сообщений именно на единицу; это может быть любое число, единственное условие – оно должно быть больше номера предыдущего сообщения, отправленного из приложения ZZ в конфигурацию.
Если у приложения ZZ есть данные для синхронизации с информационной базой, оно может поместить их в секцию <Body> того же сообщения (а может и отправить отдельным сообщением, не забыв при этом увеличить номер сообщения MessageNo).

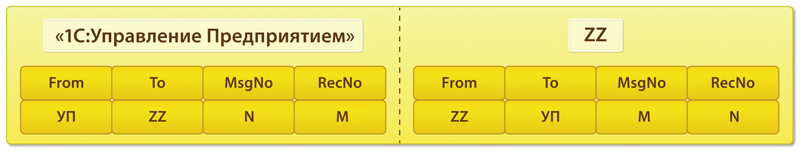

Предположим для простоты, что в приложении ZZ для хранения информации об обмене данными с конфигурацией используется таблица той же структуры, что и в конфигурации.
Обратите внимание, что в приложении ZZ в таблице с информацией об обмене данными с конфигурацией в полях MessageNo и ReceivedNo лежат цифры, зеркально отображенные из аналогичной таблицы конфигурации: приложение ZZ получило от конфигурации M сообщений и отправило в конфигурацию N сообщений.

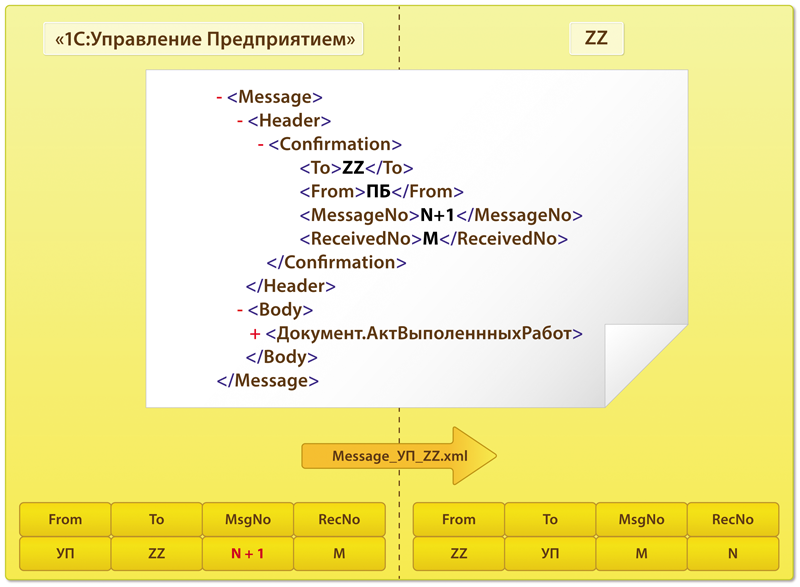

После отправки сообщения из конфигурации в приложение ZZ в информационной базе увеличивается счетчик отправленных в приложение ZZ сообщений.

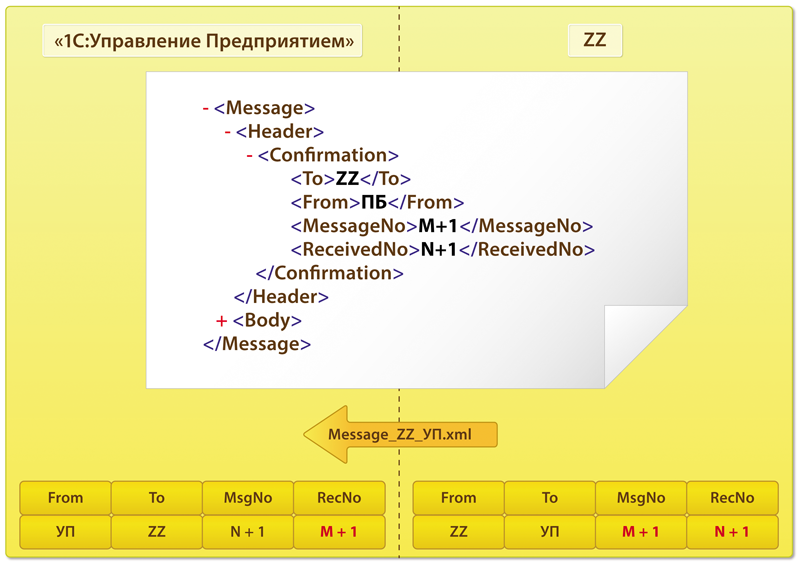

Приложение ZZ посылает сообщение номер M+1 о подтверждении получения сообщения от конфигурации с номером N+1
Приложение ZZ посылает сообщение номер M+1 о подтверждении получения сообщения от конфигурации с номером N+1
Приложение ZZ после обработки данных, полученных от конфигурации:
Конфигурация, получив квитанцию от приложения ZZ, делает следующее:
